1、本案例座标位于佛山市南海区黄岐沙面新城小区某敞开式平层客厅，原始尺寸是宽520cm深520cm，顶上有梁，二级天花完成高度为270cm。

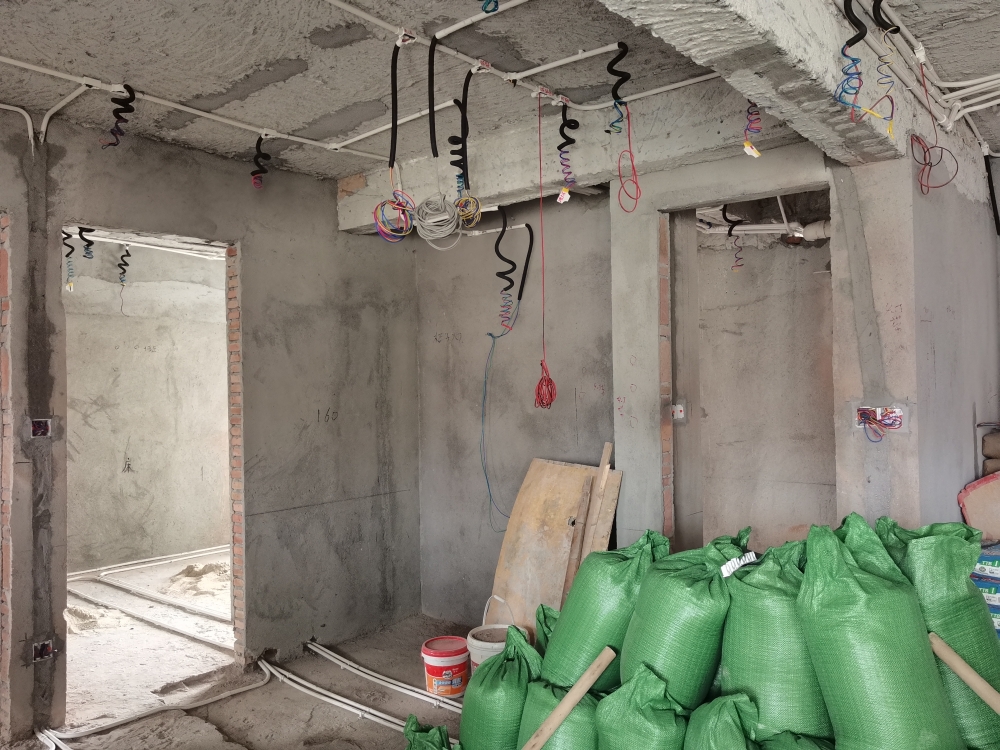

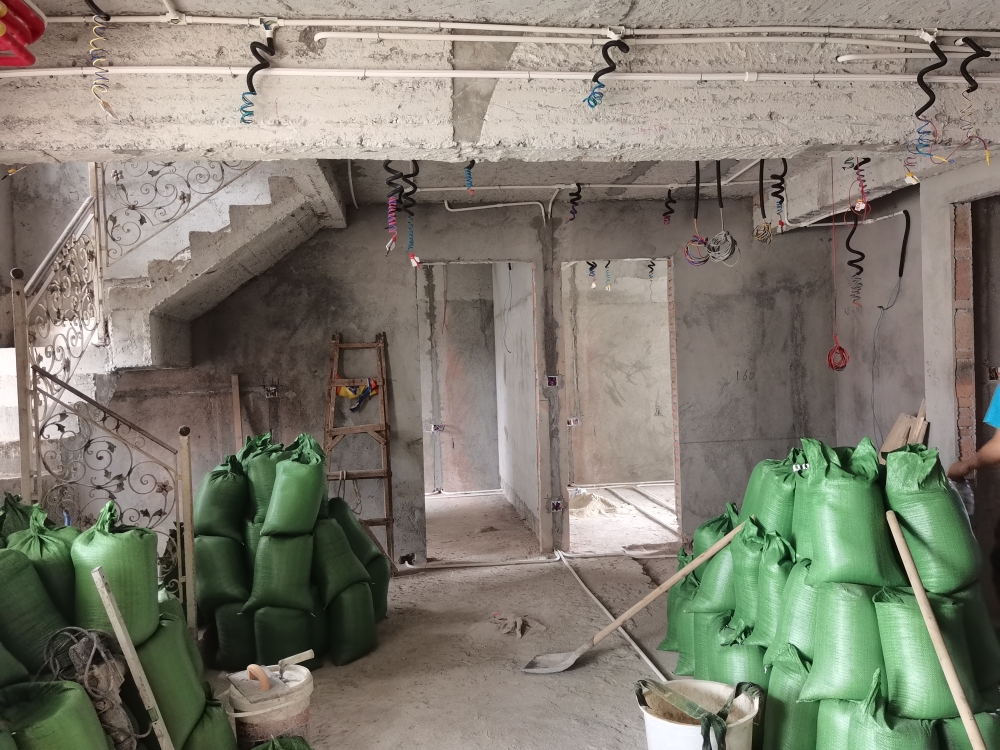

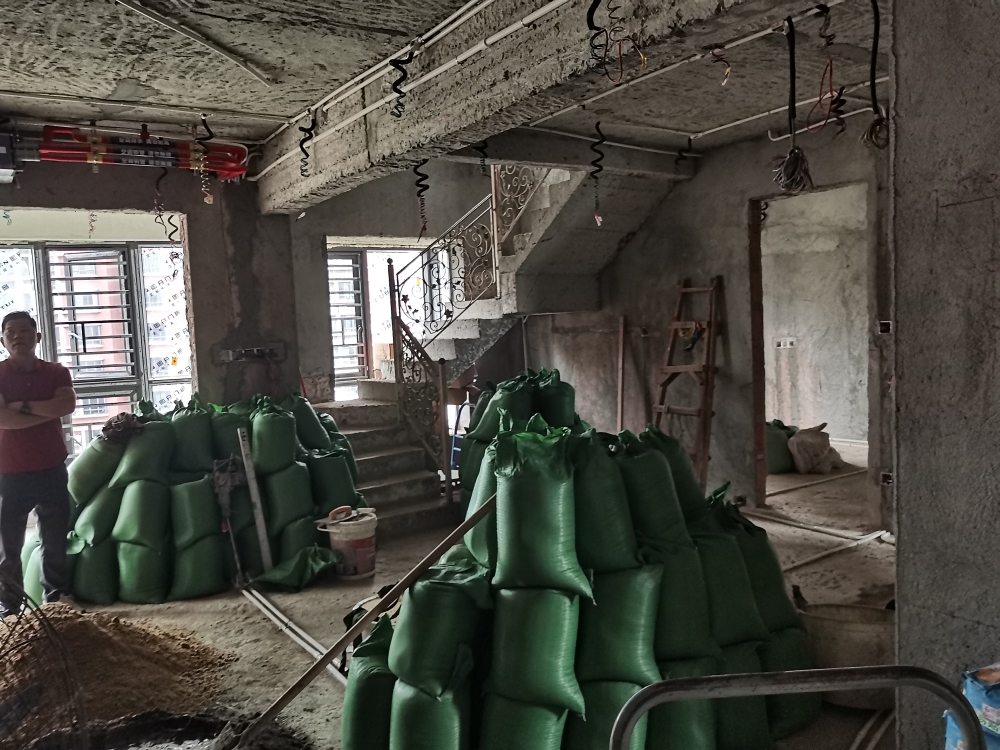

2、以下为现场原始照片。

二、设计与规划

1、业主需求：

1）正版的电影播放，要求能完成当下主流的杜比全景声音效；

2）4K的视频；

3）可以播放数字电视节目，如新闻联播、足球赛事等；

4）可以播放手机或IPAD的音乐；

5）虽然是敞开式空间，能完成卡拉OK功能供家庭聚会使用，增加气氛；

6）操作要简单，老少皆宜。

2、规划设计：

1）影音音箱系统：

我们规划了一个5.1.2杜比全景声影音系统，选用歌利来K-lem品牌的U3系列来搭建完成。

U3系列音箱装配意大利原装进口的3寸全频带喇叭单元，针对中小型家庭客厅影院、商业微影院、影吧影咖、高要求音乐欣赏等功能要求而开发的一款高素质、多功能、小体积卫星系统音箱。5.1、5.1.2、7.1的影院系统，将最先进的技术与简约、多样性和优雅相结合。五只或七只扬声器呈现逼真环绕声效，坐在每张座椅都能有美妙的听音感受，而超低频音箱提供澎湃低音。除了令电视、电影、体育赛事和视频游戏更为悦动，该音响系统播放音乐也很出色。U3-120音箱充分考虑使用场所的简约安装安放要求，微小体积设计，宽126mm高218mm深100mm，可隐藏式安装、吊装、壁挂（标配U字型挂件，可根据现场需求左右或上下旋转角度）。

2）影音解码系统：

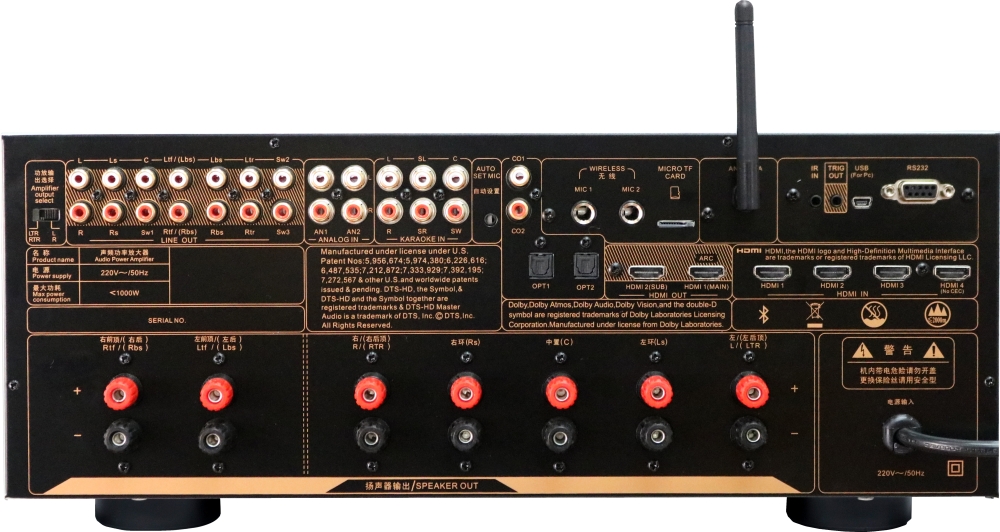

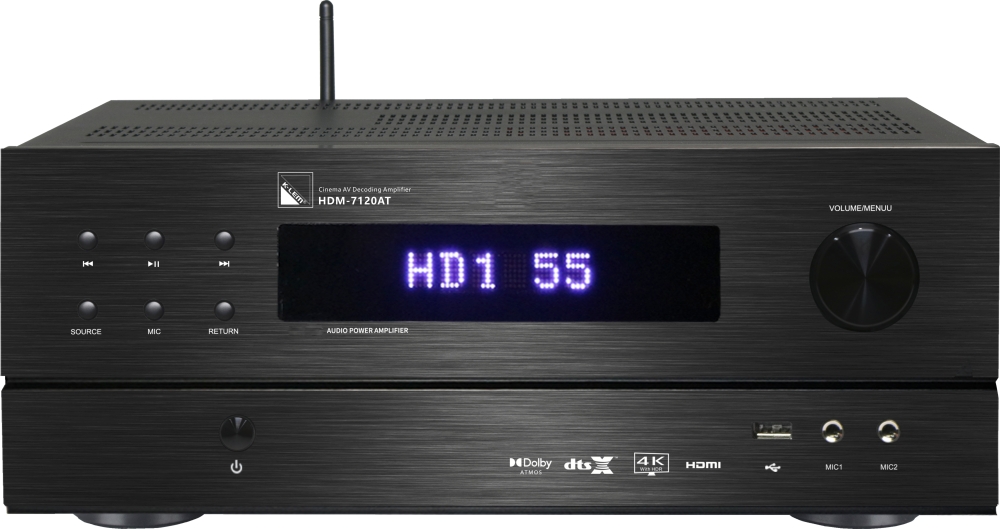

选用歌利来旗下的HDM-7120AT解码功放。它集家庭影院系统、个人音乐中心和专业卡拉OK于一体的高清影音中心机。支持Dolby Atmos全景声音效及DTS:X沉浸式音效，支持4K视频技术，兼容3D、HDR、Dolby Vision等视频格式；同时具有U盘、TF卡本地播放，支持多种无损及高压缩音频格式。蓝牙无损传输，让好音乐随时可享。专业级5.1.2声道沉浸式卡拉OK效果行业首创；ARC音频回传，让智能电视秒变点歌机，是一款可全面满足家庭娱乐的高端影音中心机。

3）智能控制系统：

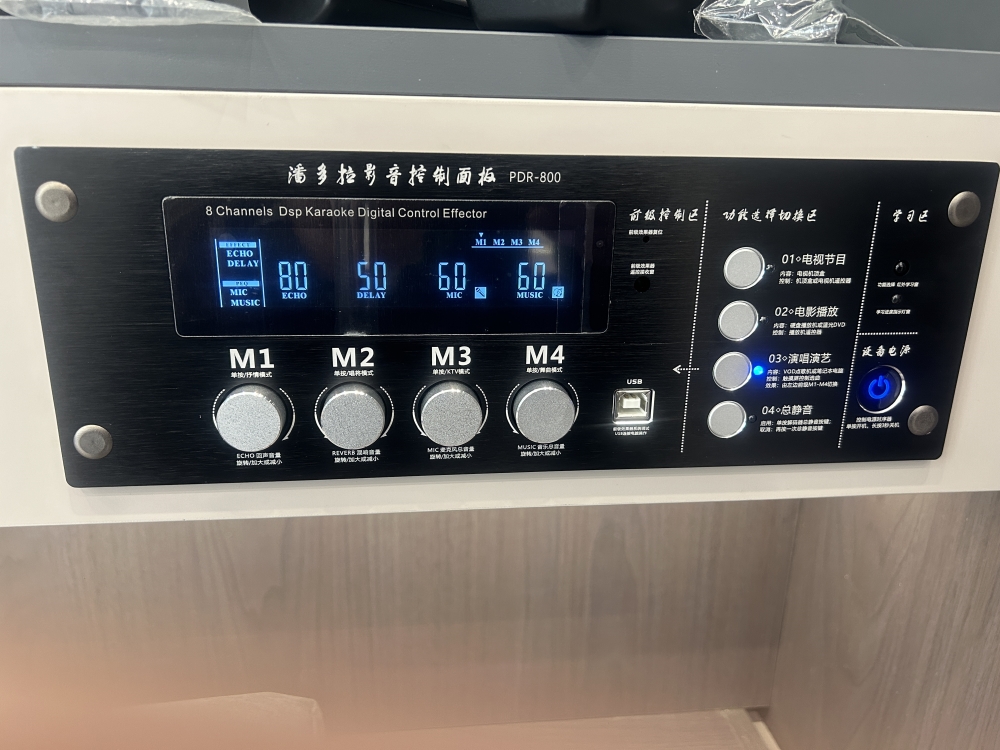

我们为影音系统配置了一台潘多拉影音控制面板来完成对设备的控制，它可以实现如下：

A）一键开启或关闭所有设备；

B）电视、电影、KTV功能的一键切换，以及现场的静音功能（可更改）；

C）KTV功能下四种模式的切换，如抒情模式（开机模式，演唱时与伴奏融合度高，更多的情感演艺）、唱将模式（短混响力量型演唱模式，每个字都很清楚）、KTV模式（大混响歌唱模式，适用于需拖长拍的伴唱）、舞曲模式（DISCO大动态模式）；

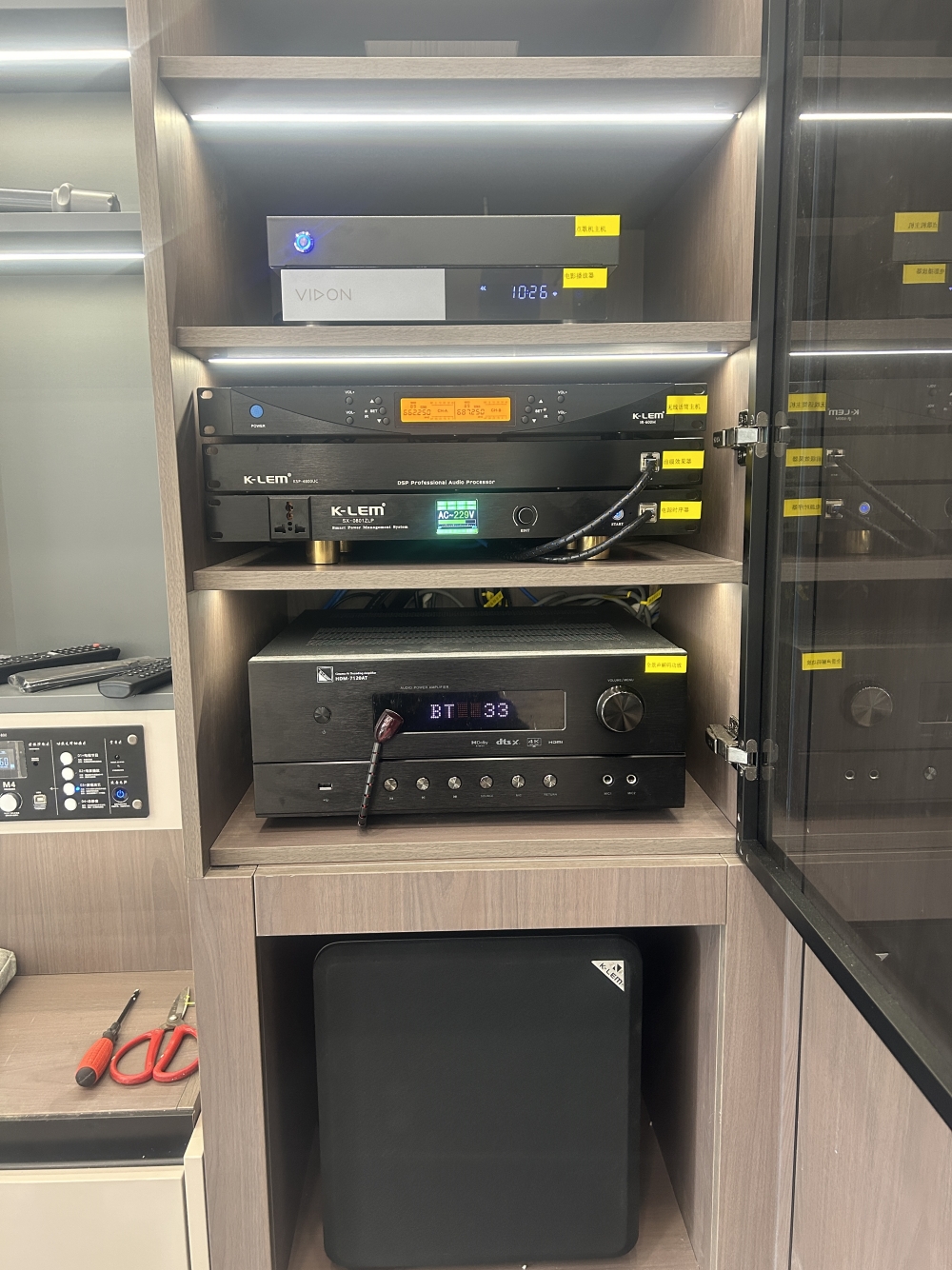

3、设备清单：

1）前置左中右音箱：K-LEM/U3-120×3只；

2）侧左右环绕音箱：K-LEM/U3-120×2只；

3）天空左右音箱：K-LEM/U3-120×2只；

4）有源超低音箱：K-LEM/U10-500×1只；

5）解码AV功放：K-LEM/HDM-7120AT×1台；

6）前级效果器：K-LEM/KSP-4800SUC×1台；

7）影音控制面板：K-LEM/PDR-800×1套；

8）无线话筒：K-LEM/IR-600M/UK-6880H×1套；

9）时序电源管理：K-LEM/SX-0801ZLP×1套；

10）影库播放机：Vidon/D5-3T×1台；

11）VOD点歌机：和音元视/9200SA+21.5寸屏
